제품 설명
이 장비는 구리 및 알루미늄 기판과 같은 금속 기판의 효율적인 절단 및 홈 가공을 위해 고급 광섬유 레이저를 활용하여 5G 통신, 신에너지 차량, 고전력 LED와 같은 분야의 기판 재료 제조를 위한 원{0}}정밀 가공 솔루션을 제공합니다.{2}}
장비소개

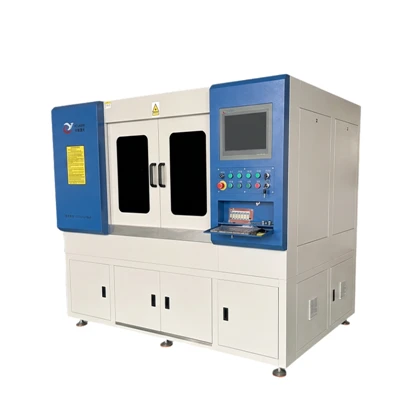

그만큼PCB 구리 레이저 절단기대리석 플랫폼과 갠트리가 일체화된 밀폐형 구조를 채택하여 뛰어난 강성, 충격 저항, 고속 안정성을 자랑합니다.- 자기 부상형 수입 선형 모터, 0.5-미크론-수준의 높은-정밀 격자 눈금자 및 완전 폐쇄형-루프 버스 CNC 시스템을 갖추고 있어 신속한 응답, 정확한 위치 지정 및 낮은 유지 관리 요구 사항을 보장합니다. 고효율 대량 생산에 권장되며, 알루미늄 기판 및 두꺼운 동판의 급속 절단에 적합합니다.
장점
집중된 장소:
파이버 레이저는 최소 크기 25μm에 도달할 수 있습니다.
01
자동-초점 조정:
기판의 불균일성을 보상하기 위한 실시간- 동적 포커싱입니다.
02
전문 절단 소프트웨어:
다양한 레이어(구리층, 기판층)를 자동으로 식별하고 최적의 레이저 매개변수를 할당합니다.
03
지능형 점프 절단:
절단 경로를 최적화하고 열 축적을 줄입니다.
04
최첨단 품질:
버(burr) 없음, 탄화 없음, 박리 없음.
05
기술 데이터
|
목 |
매개변수 |
|
레이저 파장 |
1060-1080nm |
|
레이저 출력 전력 |
1500W(옵션) |
|
최대 절단 범위 |
600*600mm |
|
X/Y축의 반복 위치 지정 정밀도 |
±5µm |
|
처리 속도 |
0-500mm/초 |
|
최대 가속도 |
1.2G |
|
CCD 시각적 위치 정확도 |
±5µm |
|
작업대 정밀도 |
0.015mm 이하 |
|
전송 모드 |
수입 선형 모터 +0.5μm 격자 눈금자 |
|
전체 기계 출력(팬 없음) |
7KW 이하 |
|
전체 기계의 총 무게 |
약 1800KG |
|
외형치수(길이*폭*높이) |
1800*1470*1890mm (참고용) |
응용
1. PCB 제조:
다양한 구리-기반, 알루미늄-기반, 세라믹-기반 PCB 산업에 사용되며 특히 FPC 연성 회로 기판의 구리 및 알루미늄 금속 강화판 절단에 적합합니다.
2. 3C 전자:
작고 얇은-쉘 금속 구조 부품으로 디지털 제품 케이스의 스탬핑 및 성형 후 2D 레이저 가공에 특히 적합합니다.
3. 기타 산업:
얇은 금속, 세라믹, 합금 시트의 정밀 미세 가공.
